田径运动场

 编辑

开展体育运动,需要一定的体育场地。在举办大型的体育比赛时

,场地应该符合各项竞赛规则的规定。各地区、各单位还可根据自己的实际条件因地制宜地修建一些简易的体育场地,以供广大群众锻炼时使用。

中文名

田径运动场

类    型

比赛或运动场地

分    类

标准和就地设计两类

包含成分

塑胶跑道,足球场等

目录

简介

编辑

开展体育运动,需要一定的体育场地。在举办大型的体育比赛时

,场地应该符合各项竞赛规则的规定。各地区、各单位还可根据自己的实际条件因地制宜地修建一些简易的体育场地,以供广大群众锻炼时使用。

田径场有标准的和就地设计(非标准)的两类。不管哪种田径场,其周围都要有若干条跑道,中央应有可供设计球类运动场地,两侧和两端应有可供修建沙坑和一些投掷区的空底。

场地结构

编辑

田径场地跑道表层的结构,从土层发展到煤渣、石灰、粘土混合层。随着科学技术的发展,二十世纪六十年代初出现了塑胶跑道,八十年代田径跑道弯道的半径从36米到37.898米,又发展到36.50米。经验表明,大多数400米半圆式跑道被建成弯道半径为35米到38米之间是适宜的,国际田联提议尽可能修建半径为36.50米的跑道。上述三种不同半径的跑道均被称为“400米标准半圆式田径场”。目前在国际、国内举行的各类田径比赛所使用的场地,多为上述半径的跑道。

规定

编辑

《国际田联手册》规定标准半圆式田径场跑道全长为400米,由两个直道和两个弯道组成。目前国际国内田径比赛通常使用以下规格的田径场。

(一)内突沿半径为36米的田径场

一分道计算半径为36.30米,一分道一个弯道计算线长114.04米,两个弯道计算线长为228.08米。一个直段长为85.96米,两个直段长为171.92米,一分道一圈计算线长度为400米。如北京工人体育场、辽宁鞍山市体育场、上海沪南体育场等。

(二)内突沿设计半径为37.898米的田径场

一分道计算半径为38.198米,一分道一个弯道计算线长为120米,两个弯道计算线长240米。一个直段为80米,两个直段长为160米,一分道一圈计算线长度为400米。如北京国家奥林匹克体育中心田径场、沈阳市体育中心田径场、24届奥运会韩国汉城田径场等。

(三)内突沿设计半径为36.50米的田径场

一分道计算半径为36.80米,一分道一个弯道计算线长为115.61米,两个弯道计算线长231.22米。一个直段为84.39米,两个直段长为168.78米,一分道一圈计算线长度为400米。如大连市体育场、广州奥林匹克田径场、长沙市贺龙体育场、23届奥运会美国洛杉机田径场等。

(四)径赛跑道的宽度

径赛跑道宽9.76米至10.00米(八条分道)或7.32米至7.50米(六条分道),每条分道宽1.22~1.25米(包括右侧分道线),分道线宽5厘米,所有分道宽应相同。除草地跑道外,跑道内侧应用合适材料制成的突沿加以分界,突沿高约5厘米,最小宽度5厘米;如能排水,突沿最高可达6.5厘米,但不得超过;如无突沿,则需画5厘米宽的标志线。

(五)创纪录的跑道

规则规定,创纪录的跑道,其外道的半径不得超过50米。除非该场地曲段的两个半径中的大半径所构成的弧,在180°的弯道不超过60°。

(六)跑道的倾斜度

跑道的右左倾斜度最大不得超过百分之一(1:100),向跑进方向总的倾斜度不得超过千分之一(1:1000),新建跑道的侧向倾斜应向里倾斜(里低外高)。

(七)障碍赛跑道

障碍跑水池段在跑道内突沿内侧(半径36米、36.50米)或跑道外突沿外侧(半径37.898米、36.50米)均可,最好设在跑道外突沿外侧,但占地面积较大。

(八)田径场的纵轴线

田径场的纵轴线(即中线)应为南北方向,并避开主导风向,与子午线夹角不应大于5~10度,终点向前应有一定的缓冲区域。

基本结构

编辑

一个标准的田径场一般由外场、中场及内场三部分组成。

外场:径赛跑道外侧余地所占有的空间。一个大型田径运动场地在此部分要建筑看台或其它有关设施,它的大小是根据空地面积与设计要求来决定的。如一个仅供教学和训练的田径场外场仅占几米,而标准田径场四周要留有几十米的空间。

中场:径赛跑道所占有的空间。一个标准田径场一般要设8~10条分道,每条分道宽1.22米~1.25米。

内场:供田赛或球类比赛使用的部分。一个标准的田径场内场,可修建一个标准的足球场。

标准半圆式400米田径场的跑道是有两个180°的半圆(弯道)和两个直段组成。现将半圆式田径场地有关名词说明如下:

(一)纵轴线

此线也称中线,它把场地等分为东西两部分,在绘图和修建场地时必须以这条线为基线。

(二)圆心

圆心在纵轴线上。南北两端的弯道各有一个圆心,它是弯道内、外突沿和各条分道的圆心。

(三)内突沿,外突沿

内突沿与外突沿是跑道的内边与外边。田径规则规定内、外突沿的宽度均为5厘米,它们的宽度都不计入跑道的宽度之内。

(四)直、曲段分界线

直、曲段分界线把跑道的直段与曲段(弯道)分开,这两条线与场地的纵轴线垂直,相交于圆心











经理电话:13920560398









(一):新型预制型跑道











施工流程:



























工程业绩:





2014年业绩    2015年业绩





(二):传统 改性TPU混合型塑胶跑道施工

13mm改性TPU混合型塑胶跑道施工步骤




第一步:基础处理





一、混凝土基础:

1、检查基础

(1)平整度:3m直尺测量的高低差不大于3mm;

(2)检测水汽:1m*1m塑料薄膜四周用泥沙压实,第二天看薄膜上是否有水珠若有则基础养护时间不够,不宜施工;

(3)基础强度:用锤子敲打基础,要求无空鼓;

要求:水泥基础要达到不起砂、不起壳、无油迹;标号至少达到C25 的标准。

2、做防水底涂

光面:边滚防水底胶边洒石英砂;

毛面:直接滚防水底胶。

注意事项:防水底涂渗透均匀。
二、沥青基础:丙烯酸填补乳液:石英砂:水泥 =1:2:2配比进行封底刮。






——————————————————————————

第二步:弹性层施工





将1 :3改性TPU(弹性料)5.5㎏/㎡ + 药用级稀料+25%花颗粒+ 水 混合搅拌均匀,用拉耙或刮齿进行刮涂。

现场温度加水量:按5%-15%温度为40℃至0℃,温度越高,加水量越少。

注意事项:材料搅拌倒料必须先放乙组份弹性料(质量重)再倒入甲组份弹性料(质量轻)、药用级稀料、颗粒、水搅拌等。










——————————————————————————

第三步;封闭加强层



用铁镗(改性TPU弹性料0.5kg/㎡)加入适量胶粉对弹性层进行找平。

要求:面层要达到平整,无气孔。












——————————————————————————

第四步;喷面层



(1:2)与颗粒按1.1 :1加适量溶剂正反方向各喷一遍(根据现场温度加水按5%-15%温度为40℃至0℃,温度越高加水量越少)。

注意事项:喷涂的颗粒必须要均匀,厚度一致!















——————————————————————————

第五步;划线



场地定位划线。

要求:精致美观、无虚边。










(三):人造草坪

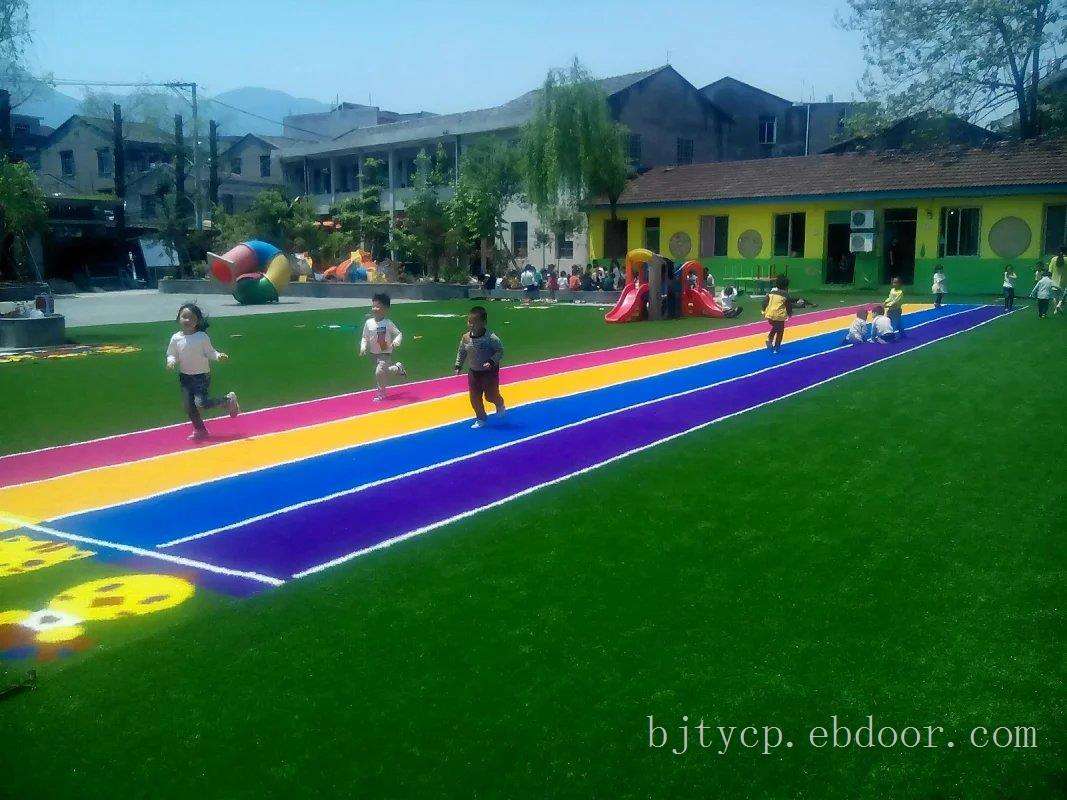

人造草坪(幼儿园、家庭公园、足球场

















幼儿园场地铺设、公园人造草坪铺设
